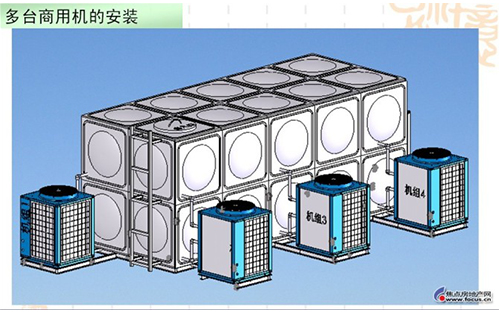

工程用機整體連接圖

家用機安裝示意：

家用機目前分為整體機和分體機兩種形式

整體機即冷凝器和水泵等全部集成在主機內，用戶安裝時只要將主機進出水管和水箱進行連接即可

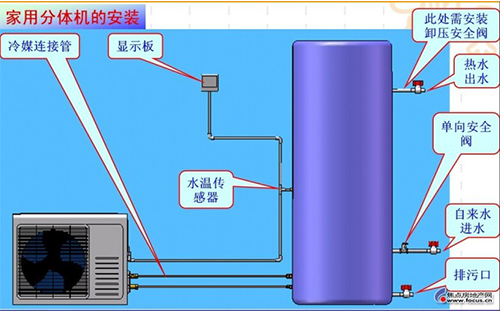

分體機即冷凝器銅管在水箱內部，用戶安裝時不僅要將進出水管和水箱進行連接還需要將冷媒進出管道與水箱進行連接。

安裝注意事項：

主機的安裝

1、熱泵主機的安裝與空調器室外機安裝要求相同。可安裝在外墻、屋頂、陽臺、地面上。出風口應避開迎風方向。

2、主機與儲水箱之間距離不得大于5米，標準配置為3米。

3、主機與四周墻壁或其它遮擋物之間距離不能太小。

4、如果裝防雨棚保護主機以防止風吹日曬，則應注意保證主機換熱器的吸熱散熱不受阻礙。

5、主機應安裝在基礎堅實的地方，并確保直立安裝，并用地腳螺栓固定。

6、顯示面板不要安裝在浴室，以免因潮濕影響正常工作。

（二）貯水箱的安裝

1、貯水箱可隨熱泵室外機安裝在室外，如陽臺、屋頂、地面，亦可安裝在室內。貯水箱必須坐地式安裝，安裝場合基礎堅實，必須承受到500kg的重量，不可掛在墻壁上。

2、貯水箱附近，以及自來水管和熱水管的接口上裝有閥門。

3、水箱熱水出口的安全閥卸壓口有滴水是卸壓現象，起保護作用，接一根排水軟管就行。

（三）水路連接

1、將出水接口用PP-R管按圖與貯水箱相接，并用生料帶密封。

2、將止回閥的一端與自來水管相連，另一端與貯水箱進水口接管相連。

3、注滿水：打開自來水進水閥，打開熱水管中出水龍頭。開始注水，直至出水龍頭有水溢出時方為注滿，關閉出水龍頭。貯水檢漏，確保不漏水即可。注意：第一次使用，插電源前必須確保貯水箱中水已注滿。

（四）制熱管連接

1、在貯水箱與熱泵主機之間的墻上鉆一個Ф70的管道孔，孔應稍微向外側傾斜。將連接管及一定長度的電纜用塑料扎帶包扎好，穿過打好的管道孔，兩邊套上穿墻管護套。

2、取掉水箱粗細連接管上的封頭蓋帽，分別將粗細連接管擰到貯水箱粗細連接管上的接頭上，用扳手用力擰緊。

3、擰下主機高壓閥和低壓閥的粗細連接管口的封頭蓋帽，將粗細連接管的另一端擰到水箱的工質進口，工質出口的粗細連接管的管口上，用扳手用力擰緊（注：粗管連接三通閥與水箱的上接頭）。注意：盡量不要彎曲銅管，即使扭曲也不要使銅管折癟或折裂。

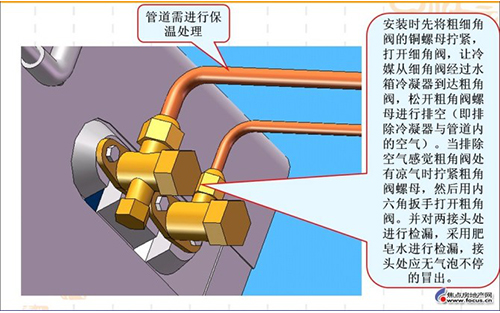

（五）管路排氣

1、從低壓閥和高壓閥的調節口上拆下蓋帽。

2、將真空泵接口接到注氟口。

3、確保真空度合格，抽空時間不少于20分鐘。如果不便抽空，可以使用R22制冷劑外排空，并檢漏。

4、用內六扳手沿逆時針方向轉動低壓閥和高壓閥的閥芯至完全打開重新蓋好所有蓋帽，并擰緊。

5、檢漏：用肥皂水檢查各管子連接處及各蓋帽口，是否有泄漏，若有，須用扳手?jǐn)Q緊至不漏，絕對不允許有泄漏現象。

注意：空氣進入系統會引起壓縮機工作不正常。

（六）電器的連接

1、所配插座必須可靠接地。

2、所配電源插座容量應符合主機的電流功率要求。

3、機組電源插座周邊不要安放其他用電設備，以免影起漏電保護插頭跳閘。注意：電源插座必須可靠接地。

4、將水溫傳感器探頭裝進水箱中部的探頭管內，并加以固定。

總之分體機的安裝是比較復雜的，一般的安裝人員是不能勝任的，推薦安裝人員需有相當?shù)目照{(diào)安裝經驗。

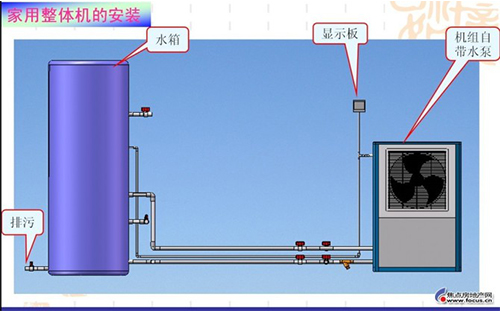

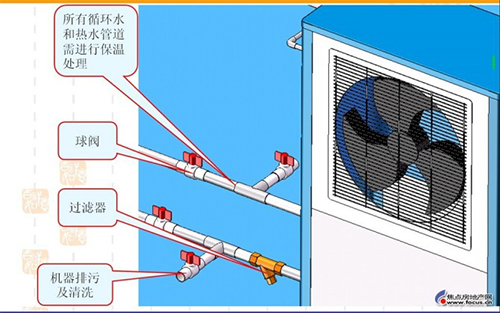

下面是整體機的安裝：

太陽能熱水器常見問題

在眾多家用電器之中，熱水器的安全問題尤其需要重視。所以，對熱水器一定要做到時常養護，消除安全隱患，杜絕事故發生。

1、定期進行系統排污，防止管路阻塞；并對水箱進行清洗，保證水質清潔。排污時，只要在保證進水正常的情況下，打開排污閥門，到排污閥流出清水就行了。

2、定期清除太陽集容器透明蓋板上的塵埃、污垢，保持蓋板的清潔以保證較高的透光率。清洗工作應在清晨或傍晚日照不強、氣溫較低時進行，以防止透明蓋板被冷水激碎。

3、注意檢查透明蓋板是否損壞，如有破損應及時更換。

4、對于真空管太陽熱水器，要經常檢查真空管的真空度或內玻璃管是否破碎，當真空管的鋇——鈦吸氣劑變黑，即表明真空度已下降，需更換集熱管。

5、真空管太陽熱水器除了清洗真空管外，還應同時清洗反射板。

6、巡視檢查各管道、閥門、浮球閥、電磁閥、連接膠管等有無滲漏現象，如有則應及時修復。

7、集熱器的吸熱涂層若有損壞或脫落應及時修復。所有支架、管路等每年涂刷一次保護漆，以防銹蝕。

8、防止悶曬。循環系統停止循環稱為悶曬，悶曬將會造成集熱器內部溫度升高，損壞涂層，使箱體保溫層變形、玻璃破裂等現象。造成悶曬的原因可能是循環管道堵塞；在自然循環系統中也可能是冷水供水不足，熱水箱中水位低于上循環管所致；在強制循環系統中可能是由于循環泵停止工作所致。

9、安裝有輔助熱源的全天候熱水系統，應定期檢查輔助熱源裝置及換熱器工作正常與否。對于輔助熱源是電熱管加熱的，使用之前一定要確保漏電保護裝置工作可靠，否則不能使用。對于熱泵-太陽能供熱系統，還應檢查熱泵壓縮機和風機工作是否正常，無論哪部分出現問題都要及時排除故障。

10、冬季氣溫低于0℃時，平板型系統，應排空集熱器內的水；安裝有防凍控制系統功能的強制循環系統，則只需啟動防凍系統即可，不必排空系統內的水。
